아두이노 기초

아두이노

아두이노는 Atmel 사의 Atmega328 기반 오픈소스 (HW/SW) 기반의 마이크로 컨트롤러 플랫폼

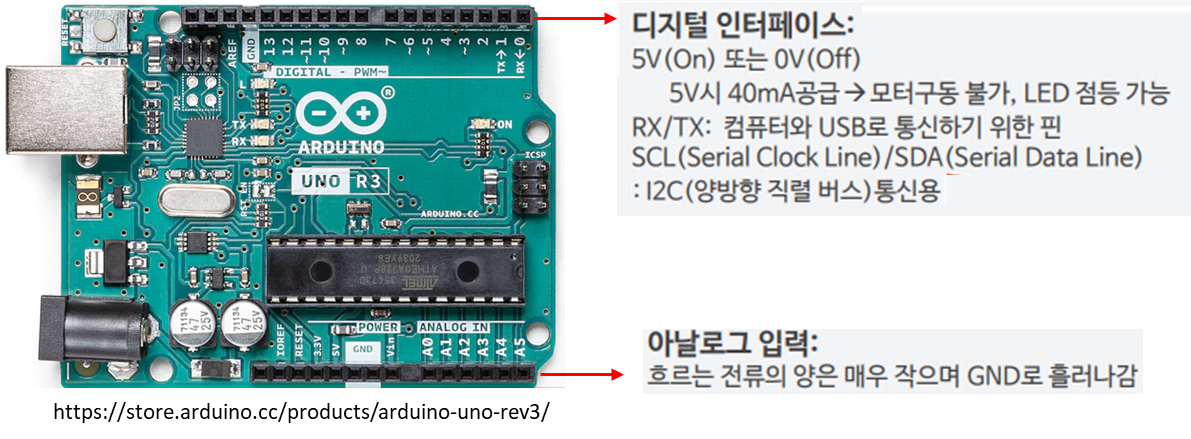

• 디지털 입출력: 0V(On) 및 5V(Off)
• 아날로그 입력: 0V 부터 5V 까지의 출력으로 외부 장치 제어 (모터 속도, 조명 밝기 제어)
• 아날로그 입력: 흐르는 전류의 양은 매우 작으며 GND로 흘러나감





보드 부품

• 리셋 스위치: 누르면 0V 급
• 크리스탈 오실레이터: 프로세서의 심장, 클럭 발생(16MHz), 1클럭에 연산 1개 수행
• 5V 전압 레귤레이터: 7V~12V 전압을 5V로 안정적 공급
• 전원 연결부: 7V~12V 전압 공급
• 전원 커넥터: Reset: 리셋 스위치에 연결 3.3V, 5V, GND: 외부에 전압 제공
• 시리얼 프로그래밍커넥터: USB 없을 때 대응
• USB 인터페이스 칩











ATmega328

• CPU: 8비트 CPU
• SRAM: 작업 메모리, 일반 PC의 RAM과 같은 역할
• EEPROM: 전원 차단 시 유지하고 싶은 데이터 저장용, 비휘발성 메모리
• 플래시 메모리: 스케치 프로그램 저장용 비휘발성 메모리
• 입출력 핀(포트): 아두이노와 외부 장치(센서, LED, etc...)를 연결





아두이노 우노의 핀 배치

총 32개 핀 (Unused 3개 + 전원 핀 8개 + 디지털 핀 14개 + 아날로그 핀 7개)







1. Unused 핀: 3개







2. 전원 핀: 8개

• 최대 200mA 전류 출력

핀 명칭	핀의 역할
[5V]	외부에 5V의 전압을 공급
[GND]: 3개	외부에 0V의 기준점을 제공해주는 접지
[RESET]	전원 공급을 일시적으로 차단하여 초기 상태로 돌림







3. 디지털 핀: 14개 [D0] ~ [D13]

• 5V(= 이진수 1=HIGH)와 0V(= 이진수 0= LOW)의 불연속적인 2가지 값만을 출력하는 핀
• 순수 디지털 입출력 핀(DIGITAL) + 통신용 핀(TX0, RX0) + 제어 신호용 핀(PWM= ~)
• 최대 40mA 전류 출력

핀 명칭	핀의 역할
[D0]
[D1]
[D2]=[INT0]	인터럽트0
[~D3]=[INT1]	PWM 인터럽트1
[D4]
[~D5]	PWM
[~D6]	PWM
[D7]
[D8]
[~D9]	PWM
[~D10]	PWM
[~D11]	PWM
[D12]
[D13]







4. 아날로그 핀: 7개 [A0] ~ [A5], [AREF]

• 0V~5V까지 연속적인 값을 입력 받는 핀
• 10비트 ADC -> 0~1023의 정수 값으로 입력 됨 -> AREF로 입력 값 범위 보정 가능
• 입력만 가능하고 출력은 불가능 (DAC 없음)
• 디지털 핀으로 활용 가능하며 이 때 [A0]~[A5]은 [D14]~[D19]

핀 명칭	핀의 역할
[A0]=[ADC0]	ADC0 입력 (10비트)
[A1]=[ADC1]	ADC1 입력 (10비트)
[A2]=[ADC2]	ADC2 입력 (10비트)
[A3]=[ADC3]	ADC3 입력 (10비트)
[A4]=[ADC4]	ADC4 입력 (10비트)
[A5]=[ADC5]	ADC5 입력 (10비트)
[AREF]	ADC0 입력의 기준 전압
